Продам: линия производства Пэт Листа TDS-75 в Барнауле

Цена 27 104 000 Р. 356631.58 $ € 301155.56
Подобрать кредит

29 сентября 2021 г. в 12:43 объявление № Т-27154377

Написать Связаться
avatar ООО «Сибирская Полимерная Компания»

id: 6030594 зарегистрирован 05.02.2021

Линия производства Пэт Листа TDS-75
Описание:
ПОДРОБНОЕ ОПИСАНИЕ

Условия работы

источник питания 380V, 50HZ

сырья PET

ширина продукты 1400mm

толщина листа 0.3-1.5mm

выпуск 400--500kg/hour

скорость работы 30M / Min

давление воздуха 1M3/h, 0,4—0,5Mpa

оборотная вода охлаждения 8M3/h; 25℃

Состав оборудования и параметры

1. Система обработки сырья 1 комп.

2. TDS-75Aпараллельный двухшнековый экструдер 1 шт.

3. Фильтр 1 комп.

4. Дозирующий насос 1 шт.

5. Форма 1 комп.

6. Трехвалковый каландр 1 шт.

7. Регулятор температуры воды 1 шт.

8. Охлаждающая стойка иобрезное устройство 1 комп.

9. Устройство силиконового покрытия (на выбор , цена 12000 доллвров ) 1 комп.

10. Устройство для восстановления материала кромки 2шт.

11. Тянущее 1 шт.

12. Двойное намоточнее устройство 1шт.

13. Ящик управления 1 комп.

Подробная спецификация оборудования и компонентов производственной линии

Система обработки сырья

1250 сушилка 1шт.

Вакуумный загрузчик 2шт.

TDS-75 Aпараллельный двухшнековый экструдер

Диаметр шнека ø 73mm

Материалшнека и трубы материалтрубы: a-101 сплав, шнек: металл: W6Mo5Cr4V2

Скорость крутиться шнека 40~400rpm

Главный мотор 160 кВт

Редуктор

Интеграция замедления и распределения крутящего момента, высокоскоростные, сверхмощные шестерни с твердыми зубьями, прецизионная шлифовка поверхности зубьев;

Радиальные подшипники импортируются из Японии NSK;

Главный редуктор главного двигателя использует смазку погружением в масло в качестве основного метода и распыление в качестве вспомогательного метода.Мощность двигателя масляного насоса составляет 2,2 кВт;

Охлаждение смазочного масла: пластинчатый теплообменник с циркуляционным водяным охлаждением.

Экструзионная система

Винтовой элемент и оправка соединены эвольвентной линией;

Материал невидимых частей винта: быстрорежущая инструментальная сталь (W 6 Mo5Cr4V2), вакуумная закалка;

Направление вращения шнека: вращение в одном направлении; ствол имеет модульную конструкцию;

Платформа из стальной конструкции с лестницей и перилами

набор

Фильтр

Структура фильтра Двойное место

Гидравлическая система Максим. Давление 16 Mpa

Мотор насоса 2.2 kw

Мощность нагревы 5 kw

Вход трубы масла монтаж датчик давления

Дозирующий насос

Модель насоса 200cc

Модель редуктора GKAF77

Мощность мотора 15 kw

Марка частотника ABB

Оборот мотора 1500

Максим оборот насоса 63

Соединение насоса и редуктора

Универсальная муфта

Впускной и выпускной патрубки насоса соответственно оснащены датчиком давления, где давление на входе

Сила используется для обратной связи по управлению с обратной связью с хостом вход трубы масла монтаж датчик давления

Форма

Эффективная ширика формы 1550 mm

Зонны нагревы 7

Металл формы Р 20

Структура канала тип вешалки

Технология обработки впадины 0.04-0.6mm

хромирование , толщина хромирования 0.04-0.6mm

Толщина хромирования внутри формы 0.03-0.5mm

Твердость слоя хрома HRC50-55

Горизонтальный трехвалковый каландр

Трехвалковая форма

Три ролика расположены горизонтально

Диаметр вала

переднийодин шт. 350 мм, задний 2 шт. 500 мм

Все зеркальные ролики

Длина вала 1550mm

Материал вала сплав

Поверхность вала Ra≤0.015um

Твердность вала HRC58

Толщинаслоя хрома 0.08mm

Стеновые панели с обеих сторон

60 мм сталь обработки , двигаться вперед и назад электрически, вверх и вниз ручной двигаться.

Мотор двига вперед и назад 0.75kw

Привод вала 3 шт. мотор отдельно работает

Мощность мотора 4 квт/шт., 3 шт. ,частотник регулирует скорость мотора

Регулировка зазора турбовинт

Подшипники NSK

Структура вала

Тип входа и выхода с одной головкой, фланцевое соединение

Скорость линии 30 м/мин.

Регулятор температуры воды

Охлаждающая среда Мягкая вода

Сфера температуры 30℃-100℃

Точность температуры ≤±1℃

Воданасос 5.5 квт x 3 шт.

Мощность нагревы 18kw x 3 шт.

Охлаждающий конвейер

На стальной раме, соединяющей трехроликовый каток и трактор, установлено несколько направляющих роликов из алюминиевого сплава.

Длина 9 метров

Охлаждающий вал Φ70mm x 1550mm

Материал алюминиевый сплав

Обрезное устройство 4 шт. ножи, и свободно регулирует место

Устройство силиконового покрытия (на выбор , цена 12000 доллвров отдельно считает)

Размер резинового валка Φ200mmx1550mm2 ш т.,Φ150mmx1550mm2 ш т.

Нанести силиконовое масло с обеих сторон

Устройство сушилки 24 кВт

Кругной нож 1 комплект

нож 3 шт. место свободно регулирует

Устройство для восстановления материала кромки

Крутящий мотор 10 NM

Вал для брака надувнойвал

Трактор (тянущее)

Размер резинового валка Φ250x1550mm

Количество вала 1 пара , 2 шт.

Открытие и закрытие резинового ролика

Цилиндровый привод

Открытие и закрытие вала цилиндр:Φ125mm

ход цилиндра:80mm

Приводтянущего

мотор

Мощность мотора 3 квт переменный мотор

Частотник ABB

Максим. скорость линии 30 m/min

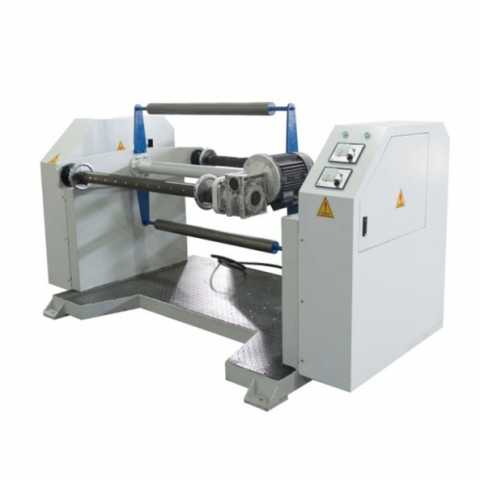

Двойная намоточная машина

Надувной вал 3 дюйма, контроль крутящего момента, ширина 1550 mm

Двойное намоточнее устройство

ширина вала 1550 мм

Ящик управления

Шкаф управления: трехроликовая рама оснащена блоком управления работой, все кнопки управления установлены на панели блока управления, контроль температуры Японии RKC

температур : японская марка RKC

Основные электрические компоненты: контактор использует Schneider, воздушный переключатель использует LG, индикатор и кнопка используют Shanghai Ergong.

Наш Ютюб: www.youtube.com/c/SPK_video
Наш Инстаграм: www.instagram.com/sib_pk.ru
Наш Сайт: www.sib-pk.com
