LDT-I200

I. Обзор:
LDT-I200 — это толщиномер футеровки конвертера нового поколения нашей компании. Система посылает импульсный лазерный луч на поверхность футеровки конвертера и принимает отраженный лазерный луч, измеряя время распространения. Расстояние между прибором и целевой точкой рассчитывается на основе скорости распространения лазерного луча. Во время измерения пользователь устанавливает прибор в фиксированную точку измерения на платформе перед конвертером. После быстрого автоматического позиционирования прибор начинает сканирование целевой области.

II. Принцип измерения:

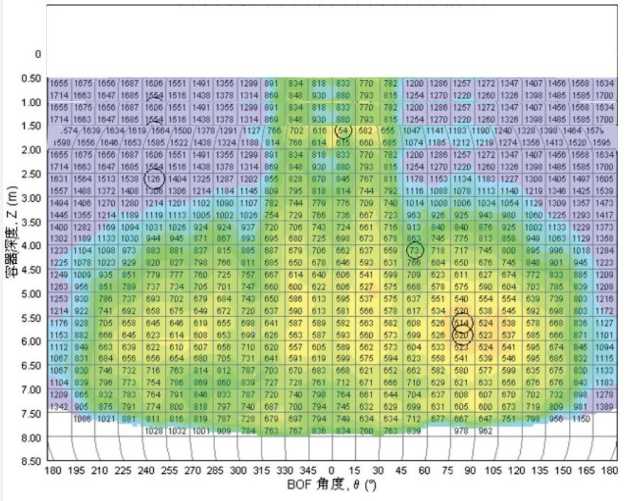

LDT-I200 измеряет более 200 000 точек в секунду, получая данные о расстоянии более чем для 150 000 точек за одно сканирование. Объединяя данные измерений, полученные с разных положений и углов, можно получить фактическую кривизну поверхности всей футеровки конвертера. Во время измерения лазерная головка прибора вращается с определенным шагом, быстро изменяя угол импульсного лазерного луча. В течение четырёх минут создаётся трёхмерный профиль поверхности футеровки конвертера. Затем, путём преобразования координат, рассчитывается толщина футеровки с точностью измерения до ±5 мм.

Для преобразования расстояния от точки внутри конвертера до толщиномера в толщину футеровки в каждой точке необходимо знать координатное соотношение между тележкой и конвертером. Для позиционирования тележки используется вторая лазерная головка. После прибытия тележки на место измерения позиционирующая лазерная головка вращается с высокой скоростью и сканирует три отражающие полосы на противоположной стороне конвертера. С помощью триангуляции можно рассчитать координатное соотношение тележки относительно отражающих полос. Поскольку координаты отражающих полос и конвертера известны из картографического метода, таким образом определяются координаты тележки относительно конвертера.

III. Компоненты:
1. Лазерная измерительная головка
2. Беспроводная связь
3. Аккумуляторная батарея
4. Мобильный лазерный толщиномер
5. Система измерения наклона преобразователя
6. Система циркуляции охлаждения
7. Позиционирующий вспомогательный отражатель
8. Система позиционирования лазера
IV. Технические характеристики:
Воспроизводимость лазера: ±5 мм;
Точность лазера: ±5 мм;
Локальное время измерения:
